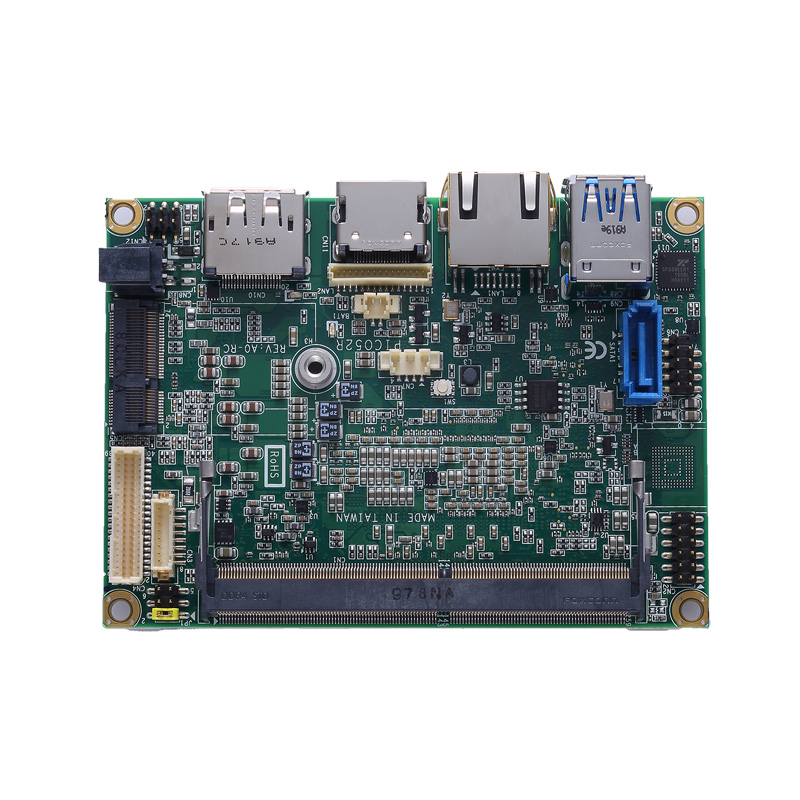

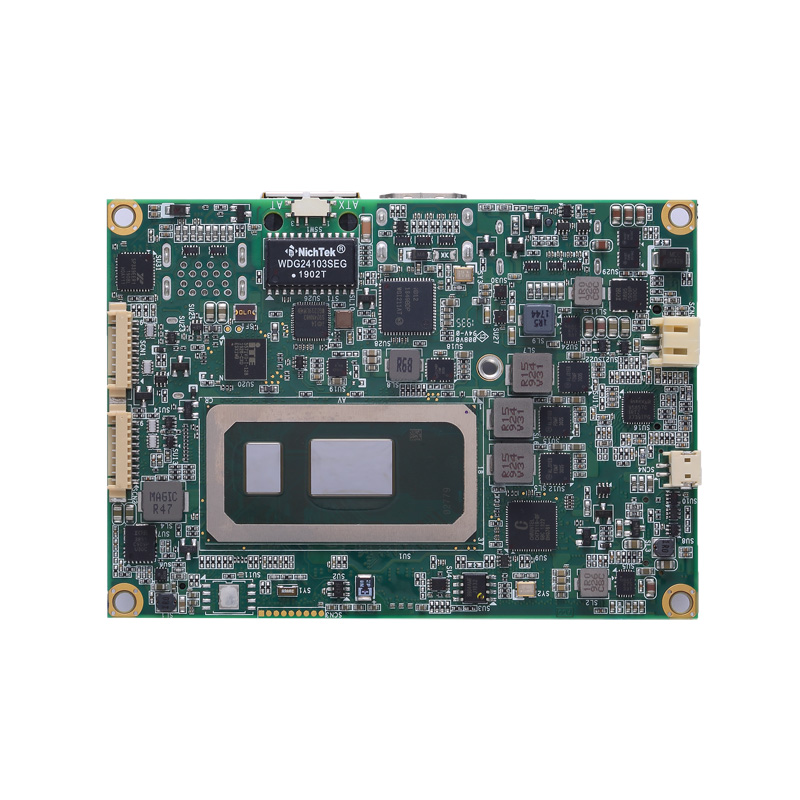

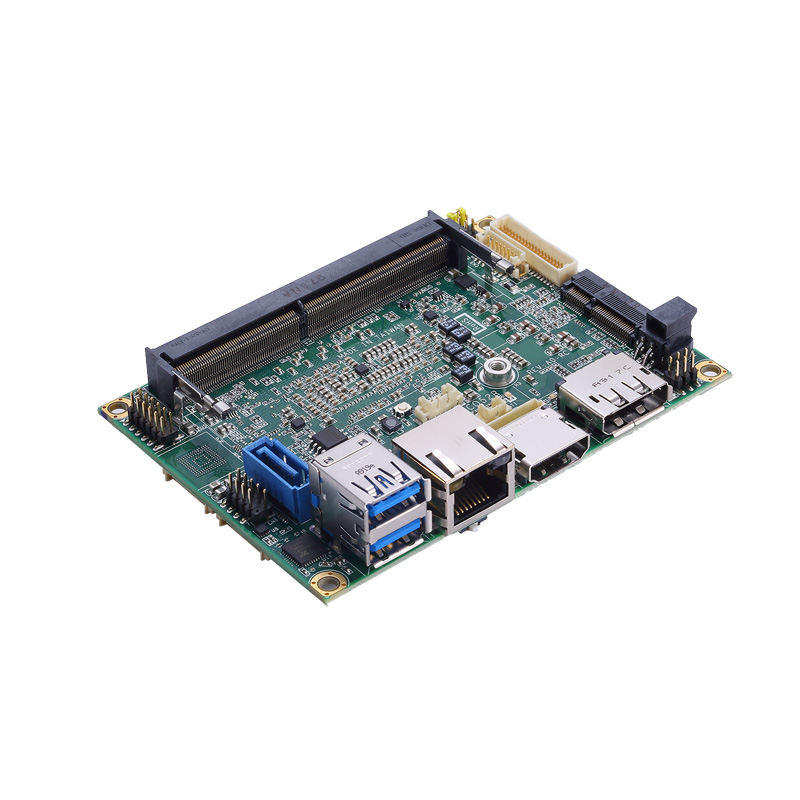

Pico-ITX SBC with 8th Gen Intel® Core™ i7/i5/i3 & Celeron® Processor, DisplayPort++, HDMI, LVDS, and 2 GbE LAN
- پردازنده نسل هشتم Intel® Core™ i7/i5/i3 و Celeron®
- ۱ اسلات DDR4 SO-DIMM برای حداکثر ۳۲ گیگابایت حافظه
- ۲ پورت USB 2.0 و ۲ پورت USB 3.2 نسل ۱
- ۲ پورت شبکه GbE
- کلید M.2 E
- پشتیبانی از Intel® AMT 11
8th gen Intel® Core™ i7/i5/i3 and Celeron® processor onboard | CPU |
SoC integrated | Chipset |
1 x 260-pin DDR4-2400 SO-DIMM, up to 32GB | System Memory |
AMI | BIOS |
2 x RS-232/422/485 | COM |
2 x USB 2.0 2 x USB 3.2 Gen1 | USB |
1 x 10/100/1000 Mbps Ethernet (Intel® I219-LM) 1 x 10/100/1000 Mbps Ethernet (Intel® I210-AT) | Ethernet |
1 x DisplayPort++ 1 x HDMI 1.4 1 x LVDS | Display |
4-channel in/out programmable | Digital I/O |
N/A | Audio |
64GB/128GB eMMC (optional) 1 x SATA-3 | Storage |
1 x M.2 Key E (PCIe x1, USB 2.0 in 22x30) | Expansion |
I2C | Others |
Lithium 3V/220 mAh | Battery |
2 x 2-pin connector +12V DC-in only AT Auto Power On function supported | Power Input |
Intel® Core™ i7-8665UE @1.7 GHz 16GB DDR4, min. RMS. +12V@2.9A Intel® Core™ i5-8365UE @1.6 GHz 16GB DDR4, min. RMS. +12V@2.7A Intel® Core™ i3-8145UE @2.2 GHz 16GB DDR4, min. RMS. +12V@2.3A Intel® Celeron® 4305UE @2.0 GHz 16GB DDR4, min. RMS. +12V@2.0A | Power Requirements |
65536 levels, 0 to 65535 sec. | Watchdog Timer |
Yes | Hardware Monitoring |
-20°C to +60°C (-4°F to 140°F) | Operating Temperature |
10% to 95% relative humidity, non-condensing | Relative Humidity |
100 x 72 mm | Dimensions |
1.6 mm | Board Thickness |
CE | Certifications |

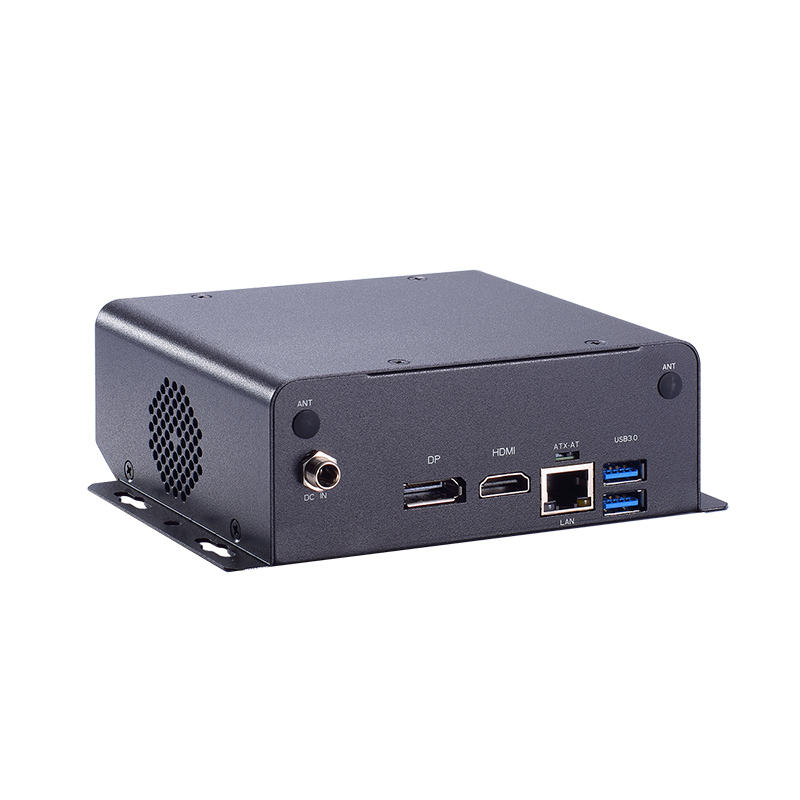

APC201-i3-8145UE (P/N-E27P201100): Embedded chassis with PICO52RHPGG-i3-8145UE (w/ fan), 8GB RAM, 64GB eMMC and 12V/60W adapter I/O: 1 x GbE LAN, 2 x USB 3.2 Gen1, 1 x DisplayPort++, 1 x HDMI, 1 x 12V DC Jack Dimensions (with wall mount ear): 152.5 mm (6”) (W) x 107.5 mm (4.23”) (D) x 50mm (1.97”) (H) Operating Temperature: -10°C to +50°C (+14°F to +122°F) | Industrial Chassis |
PICO52RHPGG-i7-8665UE (P/N-E38H52R100)
8th gen Intel® CoreTM i7-8665UE Pico-ITX SBC with DisplayPort++, HDMI, LVDS, and 2 GbE LAN
PICO52RHPGG-i5-8365UE (P/N-E38H52R101)
8th gen Intel® CoreTM i5-8365UEU Pico-ITX SBC with DisplayPort++, HDMI, LVDS, and 2 GbE LAN
PICO52RHPGG-i3-8145UE (P/N-E38H52R102)
8th gen Intel® CoreTM i3-8145UE Pico-ITX SBC with DisplayPort++, HDMI, LVDS, and 2 GbE LAN
PICO52RHPGG-Celeron-4305UE (P/N-E38H52R103)
8th gen Intel® Celeron® 4305UE Pico-ITX SBC with DisplayPort++, HDMI, LVDS, and 2 GbE LAN
PICO52RHPGG-i7-8665UE W/FAN (P/N-E38H52R107)
8th gen Intel® CoreTM i7-8665UE Pico-ITX SBC with DisplayPort++, HDMI, LVDS, 2 GbE LAN and fan
PICO52RHPGG-i5-8365UE W/FAN (P/N-E38H52R108)
8th gen Intel® CoreTM i5-8365UE Pico-ITX SBC with DisplayPort++, HDMI, LVDS, 2 GbE LAN and fan
PICO52RHPGG-i3-8145UE W/FAN (P/N-E38H52R109)
8th gen Intel® CoreTM i3-8145UE Pico-ITX SBC with DisplayPort++, HDMI, LVDS, 2 GbE LAN and fan
PICO52RHPGG-CELERON-4305UE W/FAN (P/N-E38H52R110)
8th gen Intel® Celeron® 4305UE Pico-ITX SBC with DisplayPort++, HDMI, LVDS, 2 GbE LAN and fan
APC201-i3-8145UE (P/N-E27P201100)
APC201 w/ i3-8145UE, 8GB RAM, 64GB eMMC and 12V/60W adapter
7128H51R000E
Heatspreader
590000086600
DC power cable for adapter, L=180 mm
50966124050E
Adapter 12V 60W FSP060-DHAN3 with screw
59380880250E
COM port cable DB9--9x1P, P=125 mm, L=250 mm
594H51R2810E
USB cable 2 x 5P-cut P9 P2.0/2 x USB-4P, L=180 mm
594H3186800E
Buzzer cable 9 x 5.5 mm 2-pin, L=40mm
Drivers
| Date | Description | Version | Download File |
| 2022/03/25 | LAN Driver | VA1.1 | 248.1 MB |
| 2022/03/25 | ME Firmware | VA1.1 | 581 MB |
| 2022/03/25 | RST Driver | VA1.1 | 21.7 MB |
| 2022/03/25 | Graphics Driver | VA1.1 | 710.1 MB |
| 2022/03/25 | Chipset Driver | VA1.1 | 6.5 MB |
Manual
| Date | Description | Version | Download File |
| 2023/06/14 | User's Manual | VA3 | 4.9 MB |
Certificates
| Date | Description | Version | Download File |
| 2021/12/03 | UKCA Declaration of Conformity | 62 KB | |
| 2021/04/14 | CE-Conformity Declaration | 131 KB |
فایل پی دی اف زیر دیتاشیت محصول PICO52R از AXIOMTEK می‌باشد.
