برای کاربردهای تا ۱ گیگابیت، برای استفاده در زنجیرهای کششی که دائماً در حال حرکت هستند
محصولات مرتبط

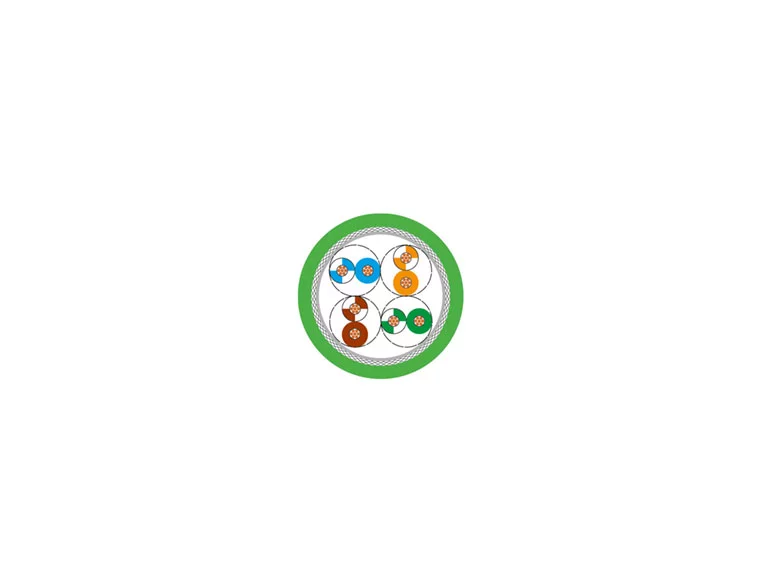

ساختار کابل شبکه صنعتی HELUKAT 100S CAT.5e با روکش PUR مناسب حرکت زنجیرهای
- هادی: سیم مسی بدون روکش با سایزهای استاندارد AWG.
- عایق هر رشته: پلیاولفین (Polyolefin).
- شناسایی رشته ها: کدگذاری رنگی بهصورت زوجهای زیر:
- زوج ۱: سفید-آبی / آبی
- زوج ۲: سفید-نارنجی / نارنجی
- زوج ۳: سفید-سبز / سبز
- زوج ۴: سفید-قهوهای / قهوهای
- تابیده شدن رشته ها: هر زوج با طول تاب بهینه به هم تابیده شدهاند.
- لایه بندی زوج ها: زوجها بهصورت لایهای و با طول تاب بهینه در کنار هم قرار گرفتهاند.
- پوشش فلزی: لایه محافظ نمدی برای جلوگیری از آسیبهای مکانیکی.
لایه های محافظ
۱. محافظ اول: فویل آلومینیومی با پوشش پلاستیکی (St).
۲. محافظ دوم: بافت مسی قلع اندود به عنوان شیلد خارجی.
روکش نهایی
- جنس روکش: پلی اورتان (PUR).
- علامت گذاری طول: طول کابل بر حسب متر روی روکش درج شده است.
این کابل با طراحی چندلایه، مقاومت بالا در برابر نویز و سایش، انعطاف پذیری بی نظیر، برای سیستم های صنعتی پویا و محیط های پرتنش بهترین انتخاب است! 🛠️🔌
برای اطلاعات بیشتر راجع به محصول کابل شبکه صنعتی HELUKAT 100S CAT.5e با روکش PUR مناسب حرکت زنجیرهای – 4x2xAWG26/19 سبز، فایل های پی دی اف زیر را مطالعه کنید.
Part No.
82839
Item description
HELUKAT® 100S CAT.5e 30 V 4P SF/UTP PUR CHAIN green 4 x 2 x AWG 26 /19
Jacket color
green
Cross sec. mm² (approx.)
0.15
Conductor Ø mm (approx.)
0.5
Core Ø mm (approx.)
1.0
Outer Ø mm (approx.)
6.6
Cu factor per km
31.0
Weight kg/km (approx.)
56.0
Weight lb(s)/MFt (approx.)
0.04
Copper base in EUR / 100 kg
150
Feet per Packaging Unit
328, 1640, 3280
Cut-to-length service available
ja
EAN/GTIN
4060892314155
Customs tariff number
85444995
Temperature range
flexible -30°C to +60°C
static installation -40°C to +80°C
UL (AWM) to +80°C
Peak operating voltage
125 V (not for high power current installation purposes)
Test voltage conductor/conductor
500 V
Conductor resistance at 20°C
max. 125.0 Ohm/km
Loop resistance at 20°C
max. 250.0 Ohm/km
Insulation resistance
min. 5.0 GOhm x km
Mutual capacitance conductor/conductor
at 800 Hz, approx. 50 pF/m
Rel. Velocity of Propagation
approx. 67%
Characteristic impedance
at 1 to 100 MHz, 100 Ohm ± 15 Ohm
Caloric load
approx. 0.64 MJ/m
Minimum bend radius
flexible 15x Outer Ø
static installation 7x Outer Ø
