مناسب برای تمام سیستم‌های PROFINET تا 100 مگابیت، بسیار مقاوم در برابر شعله، قابلیت اتصال سریع (SK)، تاییدیه 600 ولت UL
محصولات مرتبط
| Conductor Ø mm (approx.) | 0.75 |
| Core Ø mm (approx.) | 1.5 |
| Outer Ø mm (approx.) | 6.5 |
| Cu factor per km | 32 |
| Weight kg/km (approx.) | 67 |
| Weight lb(s)/MFt (approx.) | 0.05 |
| Copper base in EUR / 100 kg | 150 |
| CPR class | Eca |
| Feet per Packaging Unit | 328, 1640, 3280 |
| Cut-to-length service available | yes |
| EAN/GTIN | 4.06089E+12 |
| Customs tariff number | 85444995 |
کابل اترنت صنعتی / Cat. 5e مطابق با ISO/IEC 11801، DIN EN 50173، IEC 61156-6، راهنمای PROFINET، استاندارد UL 444 (CMG)، استاندارد CSA C22.2 شماره 214 - CMG، استاندارد UL 13 (PLTC)، استاندارد UL 758 (AWM) مدل 21694
| Temperature range | flexible -20°C to +60°C |
| static installation -40°C to +80°C | |
| UL (CMG) to +75°C | |
| UL (AWM) to +60°C | |
| Peak operating voltage | 125 V (not for high power current installation purposes) |
| Test voltage conductor/conductor | 2000 V |
| Conductor resistance at 20°C | max. 57.5 Ohm/km |
| Loop resistance at 20°C | max. 115.0 Ohm/km |
| Insulation resistance | min. 0.5 GOhm x km |
| Mutual capacitance conductor/conductor | at 800 Hz, approx. 48 pF/m |
| Rel. Velocity of Propagation | approx. 65% |
| Characteristic impedance | at 1 to 100 MHz, 100 Ohm ± 15 Ohm |
| Caloric load | approx. 0.96 MJ/m |
| Minimum bend radius | flexible 10x Outer Ø |
| static installation 5x Outer Ø |

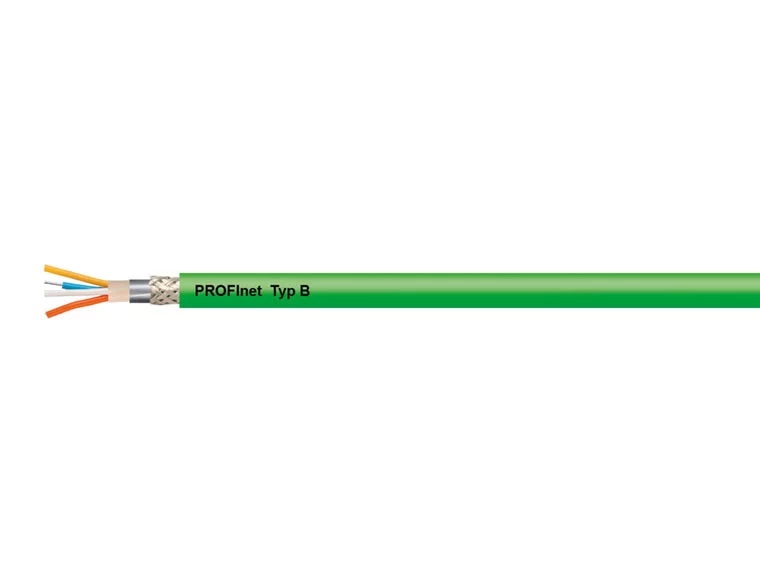

ساختار کابل به زبان ساده:
هادی (سیم داخلی):
- جنس: مسِ قلعاندود با سایز استاندارد AWG
- عایق: پلیاتیلن (PE) برای محافظت الکتریکی
شناسه رنگی سیمها:
- چهار رنگ مجزا: سفید، زرد، آبی، نارنجی (برای شناسایی آسان)
طراحی رشته ها:
- چهار سیم به صورت ستاره ای و با پیچش بهینه به هم تابیده شدهاند تا نویز کمتری ایجاد کنند.
لایه های محافظتی:
۱. فویل آلومینیومی با پوشش پلاستیکی (روی رشته ها)
۲. شیلد بافته شده از مسِ قلع اندود (لایه دوم محافظ)
روکش ها:
- روکش داخلی: PVC (پلیوینیل کلراید) برای انعطافپذیری
- روکش بیرونی: PVC به رنگ سبز با دوام بالا
ویژگی های اضافه:
- نشانگر متراژ روی کابل: مشخصات طول بر حسب متر
- طراحی مقاوم در برابر نویز و تداخل الکترومغناطیسی
مزایای کلیدی و ویژگی ها:
- مقاومت بالا در برابر:
- روغن 🛢️
- اشعه ماوراءبنفش (UV) ☀️
- شرایط سخت آب و هوایی 🌧️❄️
- رشد میکروبها 🦠
- خود خاموش شونده: کاهش گسترش آتش در صورت حریق! 🔥🚫
تست های ایمنی
- مقاومت در برابر آتش:
- مطابق استاندارد CSA FT4 (مناسب برای محیطهای صنعتی)
- تست آتش روی دسته کابلها:
• استاندارد DIN EN 60332-3 🇩🇪
• استاندارد IEC 60332-3 🌍
- کلاس CPR : Eca (مطابق دستورالعمل اروپایی برای کاهش دود و شعله)
گواهینامه ها
- تاییدیه EAC: منطبق با استانداردهای منطقه اقتصادی اوراسیا (روسیه، قزاقستان و ...) 🌐✅
نکات فنی
- سایز هادی ها: بر اساس سیستم AWG (مقیاس آمریکایی) است.
→ اعداد میلیمترمربع (۰.۳۵ mm²) تقریبی و جهت اطلاع هستند. - ولتاژ مجاز: ۶۰۰ ولت (مطابق استاندارد UL) ⚡
برای اطلاعات بیشتر درباره محصول HELUKAT® PROFInet B CAT.5e SF/UTP PVC FLEX green 2 x 2 x AWG 22 /7، پی دی اف زیر را مطالعه فرمایید.
HELUKAT® PROFInet B CAT.5e SF-UTP PVC FLEX green 2 x 2 x AWG 22 -7.pdf
🔥 بهترین انتخاب برای محیطهای چالش‌برانگیز!
🎯 کابل شبکه صنعتی HELUKAT PROFINET B CAT.5e
✅ روکش PVC فوق انعطاف‌پذیر
✅ مقاوم در برابر ضربه، روغن و نویز
✅ طراحی شده برای اتوماسیون صنعتی و پروژه‌های حرفه‌ای
🛒 همین حالا خریداری کنید + تضمین بهترین قیمت!
📞 تماس با اورین کالا: 09390101164
✨ چرا این کابل؟
- نصب آسان با انعطافپذیری بالا
- کیفیت ساخت آلمانی + گارانتی اصالت کالا
- ارسال سریع به سراسر ایران
🚀 صنعت را با اورین کالا تجربه کنید!
