برای کاربردهای تا ۵ گیگابیت، تاییدیه ۱۰۰۰ ولت UL، برای استفاده در زنجیرهای کششی که به طور مداوم در حال حرکت هستند.
محصولات مرتبط
| Part No. | 803387 |

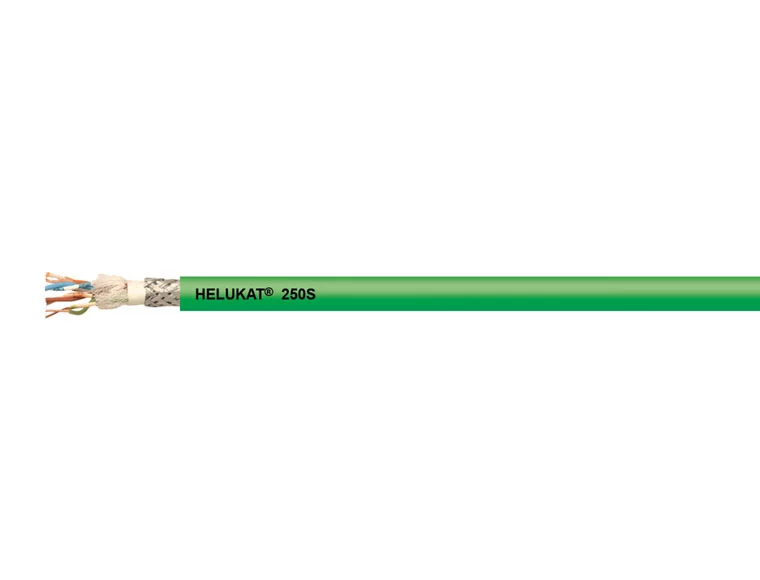

| Item description | HELUKAT® 250S CAT.6 CMX SF/UTP PUR CHAIN green 4 x 2 x AWG 26 /19 |
| Cross sec. mm² (approx.) | 0.15 |
| Conductor Ø mm (approx.) | 0.55 |
| Core Ø mm (approx.) | 1.02 |
| Outer Ø mm (approx.) | 8 |
| Cu factor per km | 34 |
| Weight kg/km (approx.) | 63 |
| Weight lb(s)/MFt (approx.) | 0.04 |
| Copper base in EUR / 100 kg | 150 |
| Feet per Packaging Unit | 328, 1640, 3280 |
| Cut-to-length service available | yes |
| EAN/GTIN | |
| Customs tariff number | 85444995 |
کابل اترنت صنعتی / Cat. 6 acc به ISO/IEC 11801، DIN EN 50173، IEC 61156-6، DIN EN50288-5-2، UL Std. 444 (CMX), CSA Std. C22.2 شماره 214 - CMX، UL Std. 758 (AWM) Style 21576.
| Temperature range | flexible -30°C to +70°C |
| static installation -40°C to +80°C | |
| UL (CMX) to +75°C | |
| UL (AWM) to +80°C | |
| Peak operating voltage | 125 V (not for high power current installation purposes) |
| Test voltage conductor/conductor | 700 V |
| Conductor resistance at 20°C | max. 140.0 Ohm/km |
| Loop resistance at 20°C | max. 280.0 Ohm/km |
| Insulation resistance | min. 5.0 GOhm x km |
| Mutual capacitance conductor/conductor | at 800 Hz, approx. 50 pF/m |
| Rel. Velocity of Propagation | approx. 67% |
| Characteristic impedance | at 1 to 100 MHz, 100 Ohm ± 15 Ohm |
| at 101 to 250 MHz, 100 Ohm ± 20 Ohm | |
| Caloric load | approx. 1.35 MJ/m |
| Minimum bend radius | flexible 8x Outer Ø |
| fixed 4x Outer Ø |
جزئیات ساختار کابل:
- سیم های مسی قلع اندود با سایزهای استاندارد AWG.
- عایق هر رشته: پلی پروپیلن (PP).
- شناسایی رشته ها: کدگذاری رنگی به صورت زوجهای زیر:
- زوج ۱: سفید-آبی / آبی
- زوج ۲: سفید-نارنجی / نارنجی
- زوج ۳: سفید-سبز / سبز
- زوج ۴: سفید-قهوهای / قهوهای
- رشته ها به صورت زوجی با طول تاب بهینه به هم تابیده شدهاند.
- زوج ها با طول تاب بهینه، به دور یک فیلر مرکزی صلیب شکل تابیده شدهاند.
لایه های عایق و محافظ:
- عایق داخلی: ترکیب بدون هالوژن و ضد اشتعال (FRNC).
- لایه های محافظ:
۱. لایه اول: فویل آلومینیومی با پوشش پلاستیکی (St).
۲. لایه دوم: بافت مسی قلع اندود. - عایق خارجی: پلی اورتان (PUR) با رنگ سبز.
- علامت گذاری طول: برچسب طول بر حسب متر روی کابل درج شده است.
مشخصات کلیدی محصول:
- مقاوم در برابر: روغن، اشعه ماوراءبنفش (UV)
- مقاومت بالا در برابر: سایش، خراشیدگی، پارگی، بریدگی و فرسودگی
- مناسب برای نصب در زنجیرهای کششی (Drag Chains)
- بدون هالوژن (Halogen-Free)
- خودخاموش شونده (Flame-Retardant)
- بدون هالوژن مطابق با استانداردهای بین المللی (DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1).
- خودخاموش شونده (Flame-Retardant) منطبق با استانداردهای ایمنی (DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2).
گواهینامه ها و تاییدیه های کابل HELUKAT® 250S CAT.6 CMX SF/UTP PUR CHAIN green:
این کابل با توجه به طراحی پیشرفته و مواد اولیه باکیفیت، موفق به دریافت گواهینامه ها و تاییدیه های معتبر بین المللی شده است که برخی از مهمترین آنها عبارت اند از:
۱. استانداردهای بینالمللی و گواهینامههای فنی
CAT.6:
- مطابق با استانداردهای Category 6 برای انتقال داده با پهنای باند تا ۲۵۰ مگاهرتز و پشتیبانی از سرعتهای بالا (تا 10 گیگابیت بر ثانیه در مسافت های کوتاه).
CMX:
- دارای گواهی UL CMX برای استفاده در محیطهای بیرونی (Outdoor) و مقاوم در برابر شرایط جوی مانند رطوبت، اشعه UV و دمای متغیر.
SF/UTP:
- طراحی Shielded Foil/Unshielded Twisted Pair برای کاهش نویز الکترومغناطیسی (EMI) و حفظ کیفیت سیگنال در محیطهای صنعتی پرنویز.
۲. استانداردهای ایمنی و ضد اشتعال
Flame-Retardant (خود خاموش شونده):
- مطابق با IEC 60332-1-2 و DIN EN 60332-1-2 برای مقاومت در برابر گسترش آتش.
Halogen-Free (بدون هالوژن):
- منطبق بر IEC 60754-1 و DIN EN 60754-1 که در صورت آتش سوزی، دود و گازهای سمی منتشر نمیکند.
۳. گواهینامه های منطقه ای
EAC:
- تأییدیه Eurasian Conformity برای فروش و استفاده در کشورهای عضو اتحادیه اوراسیا (روسیه، قزاقستان، بلاروس و ...).
حداکثر ولتاژ مجاز (UL Voltage Rating): ۱,۰۰۰ ولت.
این محصول با گذراندن آزمون های سختگیرانه و رعایت استانداردهای جهانی، برای استفاده در محیط های صنعتی و پروژه های حساس، ایمن و قابل اطمینان است.
برای اطلاعات بیشتر راجع به محصول HELUKAT® 250S CAT.6 CMX SF/UTP PUR CHAIN green 4 x 2 x AWG 26 /19، پی دی اف های زیر را مطالعه فرمایید:
Data Sheet HELUKAT® 250S CAT.6 CMX SFUTP PUR CHAIN green 4 x 2 x AWG 2619.pdf
