معرفی کابل HELUKAT® 600IND CAT.7 S/FTP PUR ROBUSTFLEX – سبز | 4x2xAWG26/7
- کابل شبکه صنعتی با روکش PUR مقاوم و انعطاف‌پذیر (ROBUSTFLEX)
- مناسب برای محیط‌های صنعتی با شرایط سخت و پرتردد
- دارای شیلد بافته‌شده از مس قلع‌اندود برای کاهش نویز
- مقاومت بالا در برابر روغن، UV، میکروب، سایش و مواد شیمیایی
- انتقال داده پایدار با استاندارد CAT.7 و ساختار S/FTP
هم‌اکنون کابل شبکه صنعتی HELUKAT 600IND CAT.7 را با عملکرد فوق‌العاده در محیط‌های صنعتی demanding سفارش دهید.
برای دریافت مشاوره تخصصی و خرید مطمئن، با کارشناسان اورین‌کالا در تماس باشید.

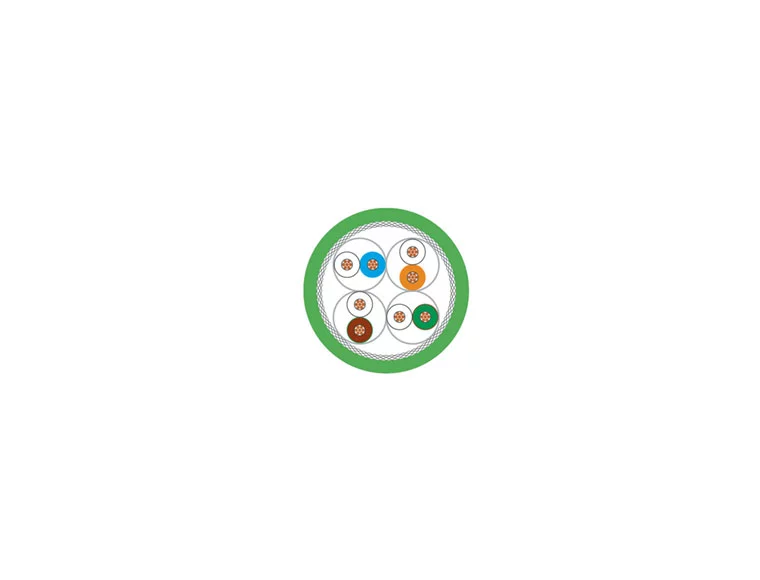

ساختار کابل
- رسانا: مفتول مسی بدون روکش، مطابق با استاندارد سایز AWG
- عایق رسانا: فوم پلی‌اتیلن (Foam PE)
- کدگذاری رنگی زوج سیم‌ها:
- زوج اول: سفید / آبی
- زوج دوم: سفید / نارنجی
- زوج سوم: سفید / سبز
- زوج چهارم: سفید / قهوه‌ای
- ساختار زوج‌ها: رساناها به‌صورت دوتایی و با طول تاب بهینه به هم تابیده شده‌اند
- شیلد زوج‌ها: فویل آلومینیومی با پوشش پلاستیکی (St) برای هر زوج
- چینش کلی زوج‌ها: زوج‌ها به‌صورت لایه‌ای با طول تاب هماهنگ شده به هم تابیده شده‌اند
- شیلد کلی: شیلد بافته‌شده از مس قلع‌اندود
- روکش بیرونی: پلی‌یورتان (PUR)
- رنگ روکش: سبز
- نشان‌گذاری طول: به‌صورت متری روی کابل درج شده است
ویژگی‌ها
- مقاومت بالا در برابر عوامل مختلف محیطی از جمله: روغن، تابش فرابنفش (UV)، هیدرولیز، میکروب‌ها، مایعات خنک‌کننده و گریس
- مقاومت مکانیکی فوق‌العاده شامل: مقاومت در برابر سایش، پارگی، بریدگی، ضربه، و ایجاد شیار
- دارای چسبندگی کم (جهت سهولت در نصب و جابه‌جایی)
- فاقد هالوژن و مناسب برای محیط‌های حساس
- ضد شعله و دارای ویژگی خودخاموش‌شوندگی در برابر آتش
آزمایش‌ها و استانداردها
- فاقد هالوژن مطابق با استانداردهای DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
- مقاوم در برابر شعله بر اساس استانداردهای DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
تأییدیه‌ها و گواهی‌نامه‌ها
- دارای تأییدیه بین‌المللی EAC
نکات فنی
- سایزهای هادی بر اساس سیستم اندازه‌گیری AWG تعیین شده‌اند. مقادیر معادل آن‌ها به‌صورت متریک (میلی‌متر مربع) تقریبی بوده و صرفاً برای مقایسه و ارجاع ارائه شده‌اند.
- ولتاژ اسمی مطابق با استاندارد UL: برابر ۳۰ ولت می‌باشد.
برای اطلاعات بیشتر راجع به محصول HELUKAT® 600IND CAT.7 S/FTP PUR ROBUSTFLEX green 4 x 2 x AWG 26 /7، فایل پی دی اف زیر را مطالعه فرمایید.
HELUKAT® 600IND CAT.7 S-FTP PUR ROBUSTFLEX green 4 x 2 x AWG 26-7.pdf
Part No.
802184
Item description
HELUKAT® 600IND CAT.7 S/FTP PUR ROBUSTFLEX green 4 x 2 x AWG 26 /7
Cross sec. mm² (approx.)
0.14
Conductor Ø mm (approx.)
0.48
Core Ø mm (approx.)
1.0
Outer Ø mm (approx.)
6.4
Cu factor per km
28.0
Weight kg/km (approx.)
48.0
Weight lb(s)/MFt (approx.)
0.03
Copper base in EUR / 100 kg
150
Feet per Packaging Unit
328, 1640, 3280
Cut-to-length service available
yes
EAN/GTIN
4060892314254
Customs tariff number
85444920
Temperature range
flexible -20°C to +60°C
static installation -40°C to +80°C
UL (AWM) to +80°C
Peak operating voltage
125 V (not for high power current installation purposes)
Test voltage conductor/conductor
2000 V
Conductor resistance at 20°C
max. 140.0 Ohm/km
Loop resistance at 20°C
max. 280.0 Ohm/km
Insulation resistance
min. 5.0 GOhm x km
Mutual capacitance conductor/conductor
at 800 Hz, approx. 50 pF/m
Rel. Velocity of Propagation
approx. 75%
Characteristic impedance
at 1 to 100 MHz, 100 Ohm ± 15 Ohm
at 101 to 600 MHz, 100 Ohm ± 20 Ohm
Caloric load
approx. 0.45 MJ/m
Minimum bend radius
flexible 8x Outer Ø
static installation 4x Outer Ø
