مناسب برای همه سیستم‌های PROFINET تا 100 مگابیت، قابلیت اتصال سریع (SK)، قابل استفاده در زنجیرهای کششی با حرکت مداوم
محصولات مرتبط
Part No. | 800655 |

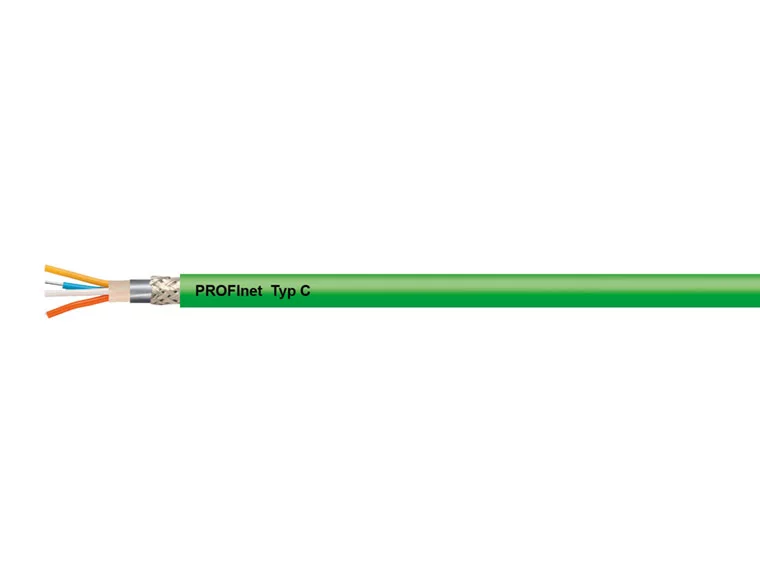

Item description | HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN green 2 x 2 x AWG 22 /7 |
Cross sec. mm² (approx.) | 0.35 |
Conductor Ø mm (approx.) | 0.75 |
Core Ø mm (approx.) | 1.5 |
Outer Ø mm (approx.) | 6.5 |
Cu factor per km | 32 |
Weight kg/km (approx.) | 61 |
Weight lb(s)/MFt (approx.) | 0.04 |
Copper base in EUR / 100 kg | 150 |
Feet per Packaging Unit | 328, 1640, 3280 |
Cut-to-length service available | yes |
EAN/GTIN | 4.06089E+12 |
Customs tariff number | 85444995 |
کابل اترنت صنعتی / Cat. 5e مطابق با ISO/IEC 11801، DIN EN 50173، IEC 61156-6، راهنمای PROFINET، استاندارد UL 444 (CMX)، استاندارد CSA C22.2 شماره 214 - CMX
| Temperature range | flexible -30°C to +75°C |
| static installation -40°C to +80°C | |
| UL (CMX) to +75°C | |
| Peak operating voltage | 125 V (not for high power current installation purposes) |
| Test voltage conductor/conductor | 2500 V |
| Conductor resistance at 20°C | max. 58.6 Ohm/km |
| Loop resistance at 20°C | max. 117.1 Ohm/km |
| Insulation resistance | min. 5.0 GOhm x km |
| Mutual capacitance conductor/conductor | at 800 Hz, approx. 50 pF/m |
| Rel. Velocity of Propagation | approx. 66% |
| Characteristic impedance | at 1 to 100 MHz, 100 Ohm ± 15 Ohm |
| Caloric load | approx. 0.85 MJ/m |
| Minimum bend radius | flexible 12x Outer Ø |
| static installation 4x Outer Ø |
- سیم مسی بدون روکش، سایزهای AWG
- عایق هادی: پلی اتیلن (PE)
- شناسایی هادی‌ها: سفید، زرد، آبی، نارنجی
- هادی‌ها به صورت چهارگانه ستاره‌ای با طول پیچش بهینه تابیده شده‌اند
- روکش فویل
- روکش داخلی: ترکیب هالوژن‌فری و ضد اشتعال (FRNC)
- 1. شیلد: فویل آلومینیومی با پوشش پلاستیکی (St)
- 2. شیلد: شیلد بافته‌شده مسی قلع‌اندود
- روکش بیرونی: پلی اورتان (PUR)
- رنگ روکش: سبز
- علامت‌گذاری طول: بر حسب متر
ویژگی‌های کلیدی محصول HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN green
برخی از ویژگی های کلیدی محصول HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN green 2 x 2 x AWG 22 /7 عبرتند از:
مقاومت بالا در برابر:
- روغن‌های صنعتی
- تابش مستقیم UV
- هیدرولیز و رطوبت
- رشد میکروارگانیسم‌ها
- مایعات خنک‌کننده و گریس
ویژگی‌های مکانیکی منحصر به فرد:
- مقاومت استثنایی در برابر سایش و خراش
- ساختار ضد پارگی و ضد برش
- سطح کم چسبندگی
- عمر طولانی در شرایط سخت کاری
طراحی ویژه برای:
- استفاده در سیستم‌های زنجیر کششی (Drag Chain)
- محیط‌های صنعتی پرتنش
ایمنی پیشرفته:
- ترکیبات هالوژن فری (بدون انتشار گازهای سمی)
- خاصیت خودخاموش شوندگی (Flame Retardant)
ملاحظات فنی:
- سایزبندی بر مبنای استاندارد AWG انجام شده است
- مقاطع متریک (mm²) ارائه شده جنبه راهنمایی داشته و دقیق نیستند
تاییدیه‌های بین‌المللی محصول HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN green
تاییدیه های بین المللی محصول HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN green شامل:
استاندارد هالوژن فری:
- مطابق با DIN VDE 0482-754-1
- منطبق بر EN 60754-1 و IEC 60754-1
استاندارد ضد اشتعال:
- تأیید شده بر اساس DIN VDE 0482-332-1-2
- مطابق با EN 60332-1-2 و IEC 60332-1-2
گواهی‌نامه‌های معتبر:
- دارای تأییدیه EAC برای بازارهای اوراسیا
برای اطلاعات بیشتر دیتاشیت های محصول HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN green 2 x 2 x AWG 22 /7، را مطالعه فرمایید.
helukat-®profinet-c-cat-5e-sf-utp-pur-chain-green-2-x-2-x-awg-22-7.pdf
helukat-®profinet-c-cat-5e-sf-utp-pur-chain-green-2-x-2-x-awg-22-7-2.pdf
