مناسب برای تمام سیستم‌های PROFINET تا 100 مگابیت، بسیار مقاوم در برابر شعله، قابلیت اتصال سریع (SK)تاییدیه 600 ولت UL
محصولات مرتبط
| Part No. | 800653 |

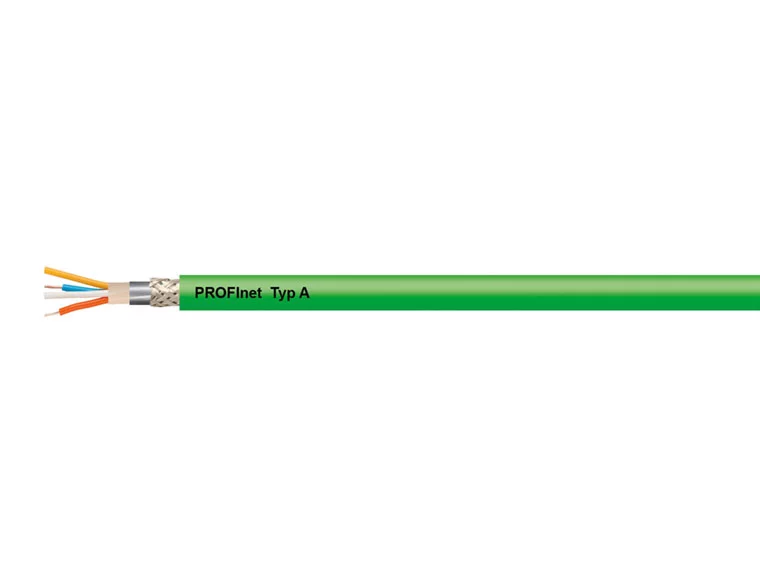

| Item description | HELUKAT® PROFInet A CAT.5e SF/UTP PVC STATIC green 2 x 2 x AWG 22 /1 |
| Cross sec. mm² (approx.) | 0.32 |
| Conductor Ø mm (approx.) | 0.64 |
| Core Ø mm (approx.) | 1.5 |
| Outer Ø mm (approx.) | 6.5 |
| Cu factor per km | 32 |
| Weight kg/km (approx.) | 67 |
| Weight lb(s)/MFt (approx.) | 0.05 |
| Copper base in EUR / 100 kg | 150 |
| CPR class | Eca |
| Feet per Packaging Unit | 328, 1640, 3280 |
| Cut-to-length service available | yes |
| EAN/GTIN | 4.06089E+12 |
| Customs tariff number | 85444991 |
کابل اترنت صنعتی / Cat. 5e مطابق با ISO/IEC 11801، DIN EN 50173، IEC 61156-5، راهنمای PROFINET، استاندارد UL 444 (CMG)، استاندارد CSA C22.2 شماره 214 - CMG، استاندارد UL 13 (PLTC)، استاندارد UL 758 (AWM) مدل 21694
| Temperature range | static installation -40°C to +80°C during installation -20°C to +60°C UL (CMG) to +75°C UL (AWM) to +60°C |
| Peak operating voltage | 125 V (not for high power current installation purposes) |
| Test voltage conductor/conductor | 2000 V |
| Conductor resistance at 20°C | max. 57.5 Ohm/km |
| Loop resistance at 20°C | max. 115.0 Ohm/km |
| Insulation resistance | min. 5.0 GOhm x km |
| Mutual capacitance conductor/conductor | at 800 Hz, approx. 48 pF/m |
| Rel. Velocity of Propagation | approx. 62% |
| Characteristic impedance | at 1 to 100 MHz, 100 Ohm ± 15 Ohm |
| Caloric load | approx. 0.91 MJ/m |
| Minimum bend radius | during installation 10x Outer Ø static installation 5x Outer Ø |
- هادی مسی لخت، اندازه‌های AWG
- عایق هادی: PE
- شناسایی هادی: سفید، زرد، آبی، نارنجی
- هادی‌های پیچ خورده به شکل ستاره‌ای چهارتایی با طول‌های تاب بهینه
- پوشش فویل
- روکش داخلی: PVC
- 1. شیلد1: فویل آلومینیومی با روکش پلاستیکی (St)
- 2. شیلد2: شیلد بافته شده با مس قلع اندود
- روکش خارجی: PVC
- رنگ شیلد: سبز
- علامت‌گذاری طول: به متر
- مقاوم در برابر: روغن، اشعه ماوراء بنفش، اثرات آب و هوایی، میکروب‌ها
- بسیار مقاوم در برابر شعله
- مقاوم در برابر شعله مطابق با استاندارد CSA FT4
- آزمایش آتش دسته‌ای مطابق با استاندارد DIN VDE 0482-332-3 / DIN EN 60332-3 / IEC 60332-3
- کلاس CPR: Eca
- گواهینامه‌ها و تاییدیه‌ها: EAC
- اندازه‌های هادی بر اساس سیستم اندازه‌گیری AWG هستند، اندازه‌های هادی متریک (میلی‌متر مربع) تقریبی بوده و فقط برای مرجع هستند.
- ولتاژ نامی UL: ولت 600
دیتاشیت محصول کابل صنعتی PROFInet CAT.5e شیلددار AWG22 ثابت، را مطالعه نمایید.
HELUKAT® PROFInet A CAT.5e SF-UTP PVC STATIC green 2 x 2 x AWG 22 -1.pdf
