کامپیوتر تک‌برد جیبی نسل بعدی!

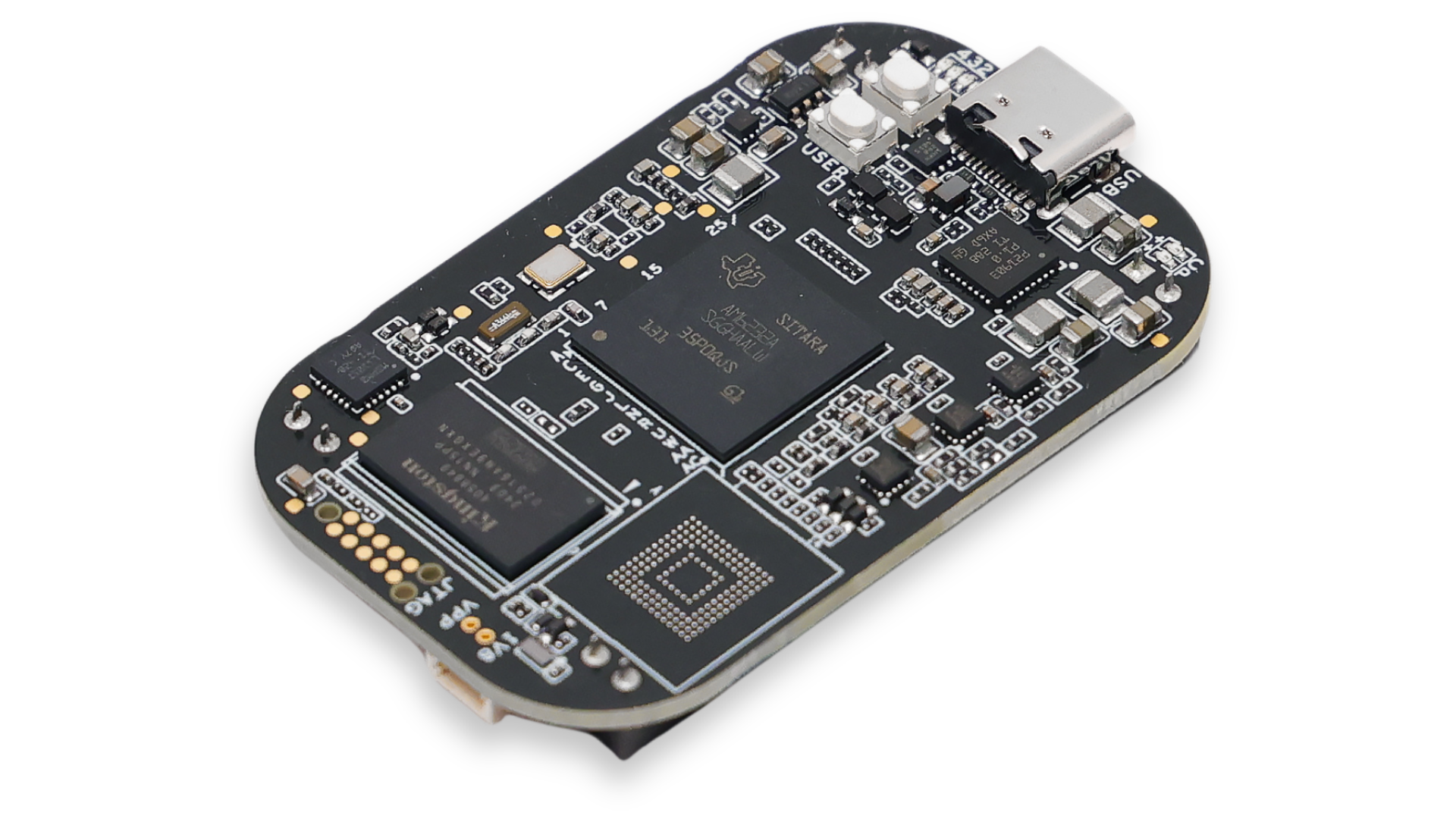

PocketBeagle 2 نسخه ارتقا یافته PocketBeagle محبوب است که به عنوان یک کامپیوتر تک‌برد (SBC) فوق‌العاده جمع و جور، کم‌هزینه و قدرتمند طراحی شده است. PocketBeagle 2 که برای توسعه‌دهندگان، دانشجویان و علاقه‌مندان طراحی شده است، سادگی و انعطاف‌پذیری مدل قبلی خود را حفظ کرده و در عین حال عملکرد بهبود یافته و ویژگی‌های توسعه‌یافته‌ای را برای پشتیبانی از نیازهای توسعه مدرن ارائه می‌دهد. PocketBeagle 2 برای ایجاد دستگاه‌های اینترنت اشیا، پروژه‌های رباتیک و برنامه‌های آموزشی ایده‌آل است. فرم فاکتور کوچک و مصرف برق پایین آن، آن را به یک پلتفرم همه‌کاره برای توسعه تعبیه‌شده، چه نمونه‌سازی اولیه و چه استقرار در مقیاس بزرگ، تبدیل می‌کند.
PocketBeagle 2 مبتنی بر Texas Instruments AM6254 SoC است. هسته‌های دوگانه A53 آن می‌توانند عملکرد بالاتری نسبت به PocketBeagle کلاسیک ارائه دهند. طراحی جدید با هدرهای از پیش لحیم شده، یک پورت اشکال‌زدایی UART 1.00 میلی‌متری JST-SH 3 پین، یک پورت USB-C، تراشه Texas Instruments MSPM0L1105 Cortex-M0+ MCU برای ADC، 512 مگابایت رم و یک شارژر باتری LiPo ارائه می‌شود.
به‌روزرسانی!: نسخه A0 با AM6232 (دو هسته‌ای A53، بدون پردازنده گرافیکی) عرضه شده است، اما نسخه A1 با AM6254 (چهار هسته‌ای A53 به همراه پردازنده گرافیکی) بدون هیچ هزینه اضافی عرضه شده است!
زیرسیستم میکروپردازنده چند‌هسته‌ای ۶۴ بیتی Arm Cortex-A53 با فرکانس تا ۱.۴ گیگاهرتز
- خوشه‌ی چهار‌هسته‌ای Cortex-A53 با حافظه کش سطح دوم (L2) به حجم ۵۱۲ کیلوبایت و پشتیبانی از ECC نوع SECDED
- هر هسته‌ی Cortex-A53 دارای:
- کش سطح اول داده (L1 DCache) با حجم ۳۲ کیلوبایت و حفاظت ECC نوع SECDED
- کش سطح اول دستور (L1 ICache) با حجم ۳۲ کیلوبایت و محافظت Parity
- یک هسته Arm® Cortex®-M4F با فرکانس تا ۴۰۰ مگاهرتز
- دارای حافظه SRAM به حجم ۲۵۶ کیلوبایت با حفاظت ECC نوع SECDED
- زیرسیستم واحد زمان واقعی قابل برنامه‌ریزی (PRUSS) دو هسته‌ای با فرکانس تا ۳۳۳ مگاهرتز
- مدیر اختصاصی دستگاه/منبع تغذیه
- پشتیبانی از بوت امن (Secure Boot)
- پشتیبانی از محیط اجرای امن (TEE – Trusted Execution Environment)
- میکروکنترلر Arm® Cortex®-M0+ با فرکانس ۳۲ مگاهرتز
- ۳۲ کیلوبایت فلش
- ۴ کیلوبایت SRAM
- مبدل آنالوگ به دیجیتال ۱۲ بیتی (12-bit ADC)
حافظه SDRAM: مقدار ۵۱۲ مگابایت حافظه LPDDR4 با فرکانس ۳۲۰۰ مگاهرتز
- مدیریت توان (PMIC): تراشه TPS6521903
- پشتیبانی از دیباگ (Debug Support):
- پورت دیباگ UART سه‌پین ۳.۳ ولت با کانکتور JST-SH به فاصله پایه ۱.۰۰ میلی‌متر (سازگار با پروب دیباگ Raspberry Pi)
- جایگاه اتصال ۱۰ پین JTAG با فرمت TAG-CONNECT
- منبع تغذیه: از طریق پورت USB نوع C یا پین هدر Cape (ولتاژ ورودی ۵ ولت با جریان ۱ آمپر)
- قابلیت توسعه (Expansion):
- ۷۲ پین هدر توسعه شامل: ورودی/خروجی برای منبع تغذیه و باتری، پورت USB پرسرعت،
- ۸ ورودی آنالوگ، ۵۲ ورودی/خروجی دیجیتال، و مجموعه‌ای از پروتکل‌های ارتباطی دیجیتال
- نشانگرهای LED:
- یک LED برای منبع تغذیه (Power)
- یک LED برای شارژ باتری
- چهار LED قابل کنترل توسط کاربر
- اتصال SD/MMC: درگاه microSD با پشتیبانی از ولتاژ ۱.۸ یا ۳.۳ ولت
- ورودی‌های کاربر (User Input):
- دکمه روشن/خاموش (Power)
- دکمه کاربر/بوت (User/Boot)
- مشخصات فیزیکی PCB: ابعاد ۵۵ در ۳۵ میلی‌متر
- وزن: ۱۲.۷ گرم
معماری پردازشی و بهینه‌سازی‌های سطح سیستم
AM6254 SoC:
- مبتنی بر معماریARMv8A با قابلیت اجرای دستورات ۶۴ بیتی و حالت سازگاری ۳۲ بیتی (AArch32).
- چهار هسته‌ی CortexA53 با فرکانس دینامیک تا ۱.۴ گیگاهرتز و قابلیت DVFS (Dynamic Voltage and Frequency Scaling) برای مدیریت توان.
- واحد مدیریت حافظه (MMU) پیشرفته با پشتیبانی از Virtualization Extensions برای ایزوله کردن پردازش‌های حیاتی.
- هسته‌ی CortexM4F مجزا برای پردازش‌های بلادرنگ (RealTime) باFPU (واحد ممیز شناور) و حافظه اختصاصی SRAM با ECC.
زیرسیستم ارتباطی و پروتکل‌های پشتیبانی‌شده
پروتکل‌های تعبیه‌شده در هدرهای GPIO:
- ۲ پورت UART با پشتیبانی از Flow Control (RTS/CTS) برای ارتباط پایدار در محیط‌های نویزی.
- SPI/I2C با قابلیت پیکربندی به عنوان Master/Slave و فرکانس کلاک تا 50 MHz (SPI) و 1 MHz (I2C).
- CAN FD (پروتکل کنترل‌گر شبکه) برای کاربردهای صنعتی (نیازمند Cape افزونه).
- USB 2.0 HS با پشتیبانی از OTG (OnTheGo) برای اتصال مستقیم به دستگاه‌های میزبان (Host Mode) یا ادوات جانبی (Device Mode).
مدیریت توان و بهینه‌سازی مصرف انرژی
- PMIC TPS6521903:
- تنظیم‌کننده‌هایBuck/Boost با راندمان ۹۵٪ برای تغذیه‌ی پایدار در محدوده‌ی ولتاژ ۳.۳V تا ۵V.
- قابلیت Power Sequencing خودکار برای جلوگیری از تداخل منابع تغذیه.
- حالت‌های کم‌مصرف:
- SuspendtoRAM با مصرف کمتر از ۱۰۰ میکروآمپر.
- Deep Sleep با فعال‌سازی توسط وقفه‌های خارجی (External Interrupts).
امنیت سخت‌افزاری و نرم‌افزاری
- Secure Boot:
- امکان امضای دیجیتال Firmware با الگوریتم‌های SHA256 و RSA2048.
- HSM (Hardware Security Module) داخلی برای ذخیره‌ی کلیدهای رمزنگاری.
- TrustZone® Technology:
- جداسازی سخت‌افزاری محیط امن (TEE) از سیستم عامل اصلی (Rich OS).
راهکارهای توسعه و دیباگ پیشرفته
- JTAG 10Pin (TAGCONNECT):
- پشتیبانی از پروتکلcJTAG برای دیباگ LowLevel هسته‌های ARM.
- SysFS و DebugFS:
- دسترسی به لاگ‌های سخت‌افزاری و تنظیمات رجیسترهای SoC از طریق لینوکس.
کاربردهای صنعتی و Edge Computing
- پشتیبانی از RTLinux/Xenomai: برای پردازش بلادرنگ در رباتیک صنعتی.
- قابلیت اتصال به ماژول‌های LTEM/NBIoT از طریق هدرهای توسعه.
همین حالا PocketBeagle 2 را از شرکت اورین کالا دنیا تهیه کنید و پروژه‌های هوشمند و صنعتی خود را با قدرت پردازش بالا و طراحی مینیمال متحول کنید!
