در دنیای مدرن صنعتی، مانیتورینگ دقیق و بلادرنگ پارامترهایی مانند دما، رطوبت، فشار، ارتعاش، جریان و مصرف انرژی یکی از اجزای حیاتی برای تضمین بهره‌وری، امنیت و کارایی سیستم‌ها است. انتخاب سخت‌افزار مناسب برای ساخت چنین سیستم‌هایی تأثیر مستقیمی بر دوام، مصرف انرژی، دقت و پایداری دارد. در این مقاله قصد داریم نحوه ساخت سیستم مانیتورینگ صنعتی کم‌مصرف را با استفاده از برد PICO318 برند Axiomtek معرفی کنیم؛ بردی که با قابلیت‌ها و طراحی صنعتی‌اش، انتخابی هوشمندانه برای مهندسان، تکنسین‌ها و شرکت‌های تولیدی محسوب می‌شود.

سیستم‌های مانیتورینگ صنعتی

 چرا سیستم‌های مانیتورینگ صنعتی اهمیت دارند؟

سیستم‌های مانیتورینگ صنعتی نقش حیاتی در تضمین عملکرد بهینه، امنیت و بهره‌وری در محیط‌های صنعتی ایفا می‌کنند. از دیدگاه یک کارشناس شبکه، اهمیت این سیستم‌ها را می‌توان در چند حوزه کلیدی بررسی کرد:

۱. افزایش قابلیت مشاهده و نظارت بر شبکه صنعتی

با استفاده از سیستم‌های مانیتورینگ، امکان پایش مداوم وضعیت تجهیزات شبکه صنعتی، نظارت بر ترافیک داده و شناسایی اختلالات احتمالی فراهم می‌شود. این قابلیت به تیم‌های فناوری اطلاعات و مهندسی کمک می‌کند تا مشکلات را قبل از وقوع خرابی‌های جدی شناسایی و برطرف کنند.

۲. بهینه‌سازی عملکرد و افزایش بهره‌وری

این سیستم‌ها اطلاعات دقیق و لحظه‌ای درباره عملکرد ماشین‌آلات، میزان مصرف انرژی و وضعیت تولید ارائه می‌دهند. با تحلیل داده‌ها، می‌توان فرآیندهای صنعتی را بهینه کرد، هزینه‌های عملیاتی را کاهش داد و بهره‌وری کلی را افزایش داد.

۳. ارتقای امنیت سایبری در شبکه‌های صنعتی

در محیط‌های صنعتی، محافظت از زیرساخت‌های شبکه‌ای در برابر تهدیدات سایبری امری ضروری است. سیستم‌های مانیتورینگ به شناسایی حملات سایبری، ناهنجاری‌های ترافیکی و فعالیت‌های مشکوک کمک می‌کنند و با اجرای سیاست‌های امنیتی، از داده‌ها و تجهیزات محافظت می‌کنند.

۴. کاهش زمان خرابی و نگهداری پیشگیرانه

با دریافت هشدارهای زودهنگام در مورد مشکلات سخت‌افزاری و نرم‌افزاری، تیم‌های فنی می‌توانند اقدامات اصلاحی را پیش از بروز خرابی‌های بزرگ انجام دهند. این امر زمان‌های از کار افتادگی را کاهش داده و هزینه‌های تعمیرات اضطراری را پایین می‌آورد.

۵. سازگاری با فناوری‌های جدید و هوشمندسازی صنعتی

سیستم‌های مانیتورینگ مدرن قابلیت یکپارچه‌سازی با فناوری‌هایی مانند هوش مصنوعی، اینترنت اشیا (IoT) و تحلیل داده‌های کلان را دارند. این امر امکان پیش‌بینی وضعیت تجهیزات، خودکارسازی فرآیندها و اجرای استراتژی‌های نگهداری هوشمند را فراهم می‌کند.


معرفی برد PICO318 برند Axiomtek

برد PICO318 یکی از بردهای صنعتی سری Pico-ITX برند Axiomtek است که با هدف استفاده در سیستم‌های تعبیه‌شده طراحی شده است. این برد با وجود ابعاد کوچک (100×72 میلی‌متر) از قابلیت‌های گسترده‌ای بهره‌مند است که آن را به انتخابی مناسب برای پروژه‌های مانیتورینگ صنعتی تبدیل می‌کند.

مشخصات کلیدی برد PICO318:

  • پردازنده: Intel® Celeron® N3350 یا Pentium® N4200 (بسته به مدل انتخابی)
  • رم: تا 8GB LPDDR4 onboard
  • پورت‌ها: 2x USB 3.0, 2x USB 2.0, 2x COM, 1x HDMI, 1xLAN (Gigabit)
  • ذخیره‌سازی: eMMC onboard، پشتیبانی از mSATA و SATA
  • درگاه توسعه: 1x Mini PCIe برای افزودن ماژول‌هایارتباطی یا توسعه‌ای
  • مصرف پایین انرژی: بهینه‌سازی‌شده برای کارکرد دائمی با مصرف حداقلی


چرا برای ساخت سیستم مانیتورینگ صنعتی، PICO318 را انتخاب کنیم؟


1. پایداری صنعتی:

PICO318 دارای طراحی صنعتی مقاوم است که آن را برای کار در محیط‌های پرچالش مانند کارخانجات، نیروگاه‌ها یا سایت‌های پتروشیمی ایده‌آل می‌سازد. این برد می‌تواند در دماهای گسترده و در شرایط نویزی عملکردی پایدار داشته باشد.

2. مصرف پایین انرژی:

با توجه به مصرف بهینه و طراحی بدون فن (fanless)، این برد گزینه‌ای عالی برای سیستم‌های 24/7 است. سیستم‌های مانیتورینگ دائمی باید مصرف انرژی کمی داشته باشند و در عین حال عملکرد قابل‌اعتمادی ارائه دهند.

3. ابعاد کوچک و قابلیت نصب آسان:

ابعاد کوچک PICO318 امکان نصب در تابلوهای صنعتی یا فضاهای محدود را فراهم می‌کند. برای پیاده‌سازی در جعبه‌های کنترل یا پشت نمایشگرهای صنعتی، این ویژگی بسیار حیاتی است.

4. قابلیت توسعه ماژولار:

با درگاه Mini PCIe، امکان افزودن ماژول‌های وای‌فای، بلوتوث، LoRa یا حتی ماژول‌های گیت‌وی برای انتقال داده به فضای ابری فراهم است.

5. ارتباطات گسترده:

وجود پورت‌های متنوع سریال (COM)، شبکه، USB و HDMI باعث می‌شود تا PICO318 بتواند با سنسورها، نمایشگرها، کنترلرها و تجهیزات متنوع صنعتی به‌راحتی ارتباط برقرار کند.

مراحل ساخت سیستم مانیتورینگ صنعتی با PICO318


مرحله اول: تعیین نیازها

قبل از هر چیز باید بدانیم چه پارامترهایی قرار است مانیتور شوند (مثلاً دما، لرزش، گاز، فشار یا رطوبت). همچنین باید مشخص شود داده‌ها چگونه جمع‌آوری، نمایش و ارسال خواهند شد.

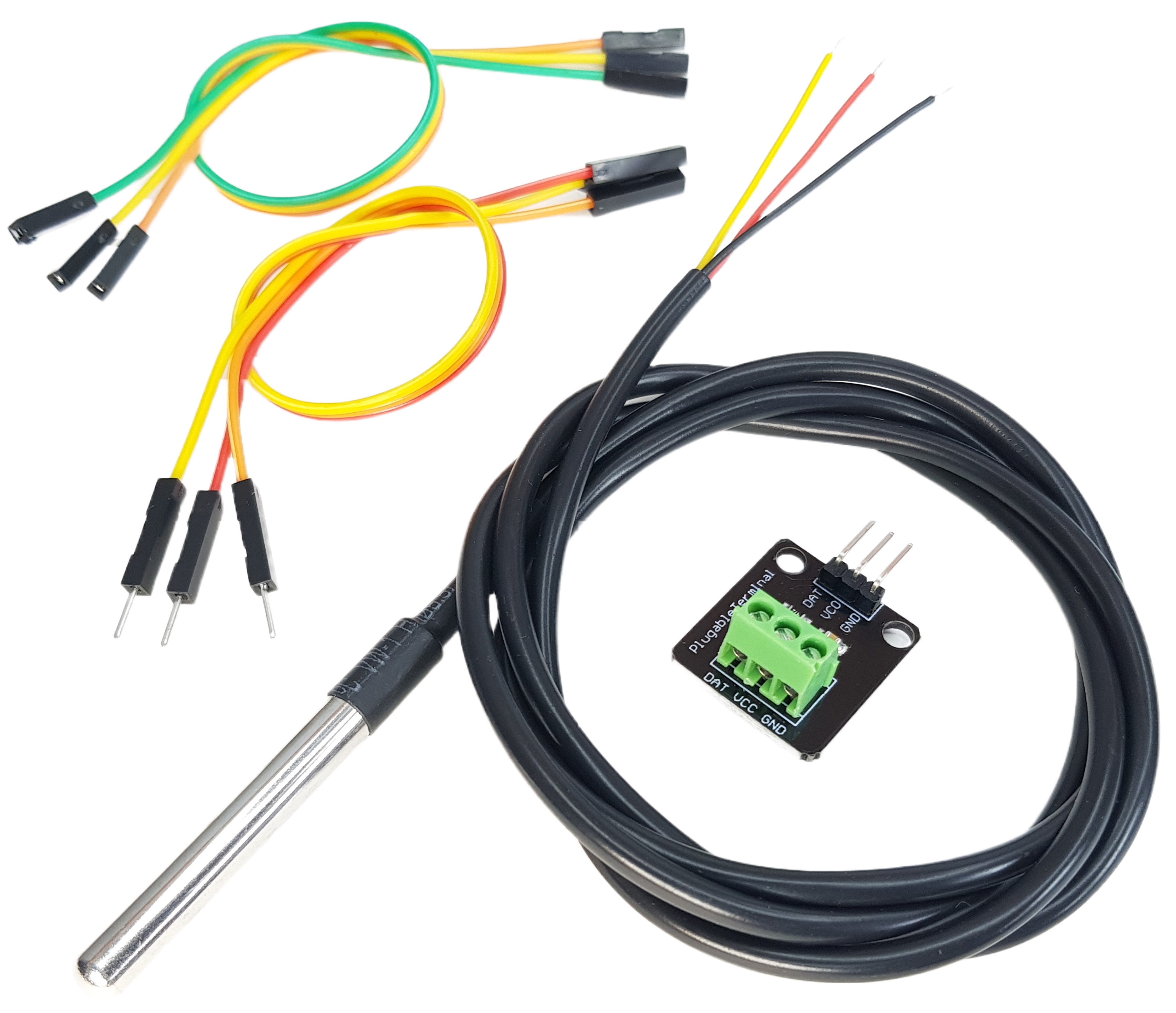

DS18B20 sensor

مرحله دوم: انتخاب سنسورها و رابط‌ها

سنسورهایی مانند DS18B20 برای دما یا MPU6050 برای لرزش با استفاده از پورت‌های سریال یا I2C به PICO318 متصل می‌شوند. انتخاب رابط مناسب (USB یا COM یا GPIO) بستگی به نوع سنسور دارد.

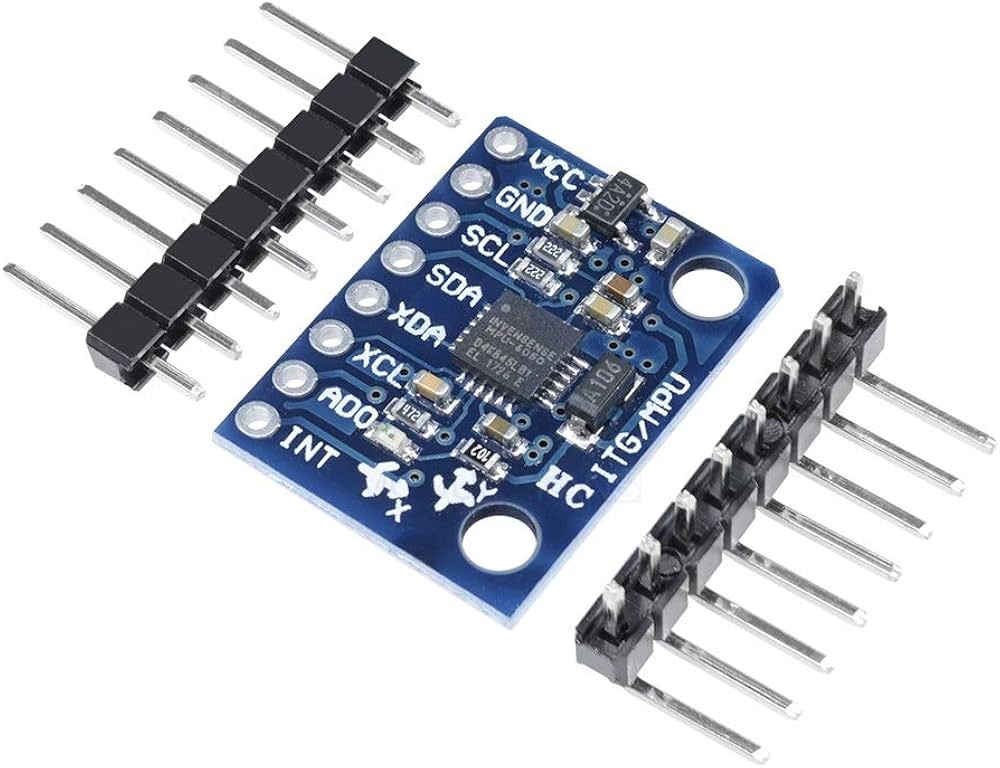

MPU6050 sensor"

مرحله سوم: برنامه‌نویسی و پیکربندی

می‌توان از سیستم‌عامل‌های لینوکسی مانند Ubuntu یا Yocto برای نصب روی برد استفاده کرد. نرم‌افزارهای پایتون یا Node-RED برای خواندن داده‌ها، مانیتورینگ و ارسال به داشبورد یا فضای ابری قابل استفاده هستند.

مرحله چهارم: نمایش و ارسال داده

داده‌های خوانده‌شده از سنسورها می‌توانند به صورت محلی روی نمایشگر صنعتی یا تحت وب نمایش داده شوند. همچنین می‌توان داده‌ها را از طریق MQTT، HTTP یا FTP به سرور مرکزی یا فضای ابری منتقل کرد.

مرحله پنجم: تست و بهینه‌سازی مصرف

در پایان باید عملکرد سیستم در شرایط واقعی تست شود تا مصرف انرژی، دقت سنسورها و پایداری ارتباطات ارزیابی گردد. با بهینه‌سازی کدها و تنظیمات شبکه، مصرف کلی سیستم کاهش می‌یابد.

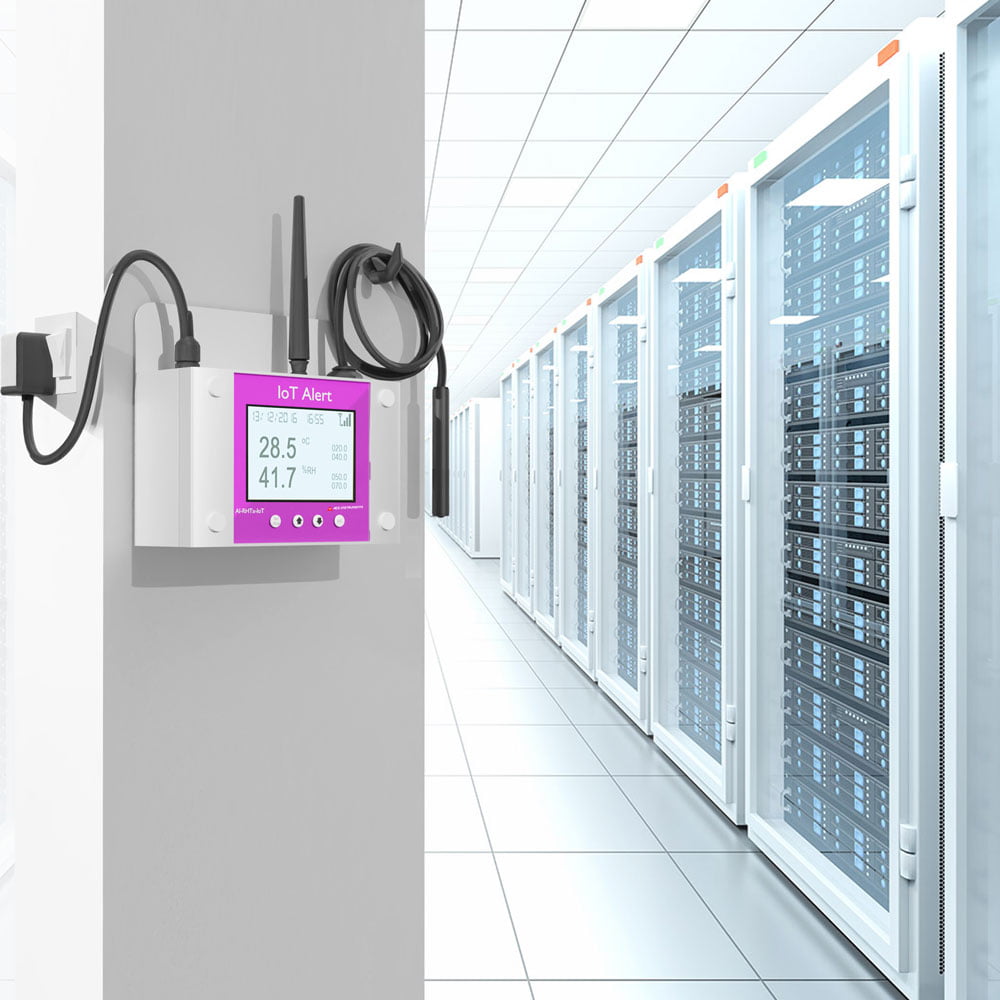

نمونه سناریو کاربردی: مانیتورینگ دمای اتاق سرور صنعتی

این سناریو با هدف پایش دقیق، خودکار و کممصرف دمای اتاق سرور طراحی شده و علاوه بر هشدار، قابلیتهای تحلیلی و یکپارچه سازی با سیستمهای دیگر را نیز فراهم میکند.



یک شرکت می‌خواهد دمای اتاق سرور را به‌صورت 24 ساعته پایش کند و در صورت بالا رفتن بیش از حد، هشدار دریافت کند:

  • از برد PICO318 به‌عنوان هسته پردازشی استفاده می‌شود.
  • سنسور دمای DS18B20 با رابط USB متصل می‌گردد.
  • با استفاده از نرم‌افزار Node-RED داده‌ها به یک داشبورد گرافیکی منتقل می‌شوند.
  • در صورت افزایش دما، از طریق ایمیل یا پیامک، هشدار خودکار ارسال می‌شود.
  • همه این‌ها با مصرف برق پایین و بدون نیاز به سیستم خنک‌کننده انجام می‌شود.

 ۱. سخت افزارها و معماری سیستم


 هسته پردازشی:

  •    استفاده از برد PICO318 (با پردازنده ARM CortexM7، فرکانس ۱٫۲ گیگاهرتز و مصرف برق ۰٫۵ وات در حالت فعال).
  •    قابلیت نصب سیستم عامل سبکوزن مانند FreeRTOS برای مدیریت بلادرنگ دادهها.
  •    افزودن ماژول WiFi/Bluetooth داخلی (مثلاً ESP32C3) برای ارتباط بیسیم بدون نیاز به سختافزار جانبی.

 سنسور دما:

  • استفاده از سنسور DS18B20 با دقت ±۰٫۵°C در بازه ۵۵°C تا +۱۲۵°C.
  • اتصال از طریق پروتکل ۱Wire به درگاه USB برد PICO318 (با استفاده از مبدل USBto1Wire).
  • نصب چند سنسور در نقاط حساس اتاق سرور (مثلاً نزدیک رکها، ورودی هوا، و خروجی سیستمهای خنککننده).

 منبع تغذیه:

  • استفاده از باتری لیتیومیون ۱۲V با شارژ خورشیدی (برای مناطق با قطعی برق).
  • مصرف کلی سیستم: زیر ۲ وات (با بهینهسازی Sleep Mode در برد PICO318).

 ۲. گردش داده و پردازش

  •  جمع آوری داده: سنسورها هر ۱۰ ثانیه دادهها را به برد PICO318 ارسال میکنند.
  •  پردازش اولیه روی برد (مثلاً حذف نویز با فیلتر کالمن) و ذخیره موقت در حافظه فلش داخلی.


 انتقال داده به NodeRED:

   استفاده از پروتکل MQTT (با کتابخانه Paho MQTT روی برد) برای انتقال داده به سرور مرکزی.

ساختار پیام JSON:


    {
"sensor_id": "DS18B20_Rack1",
"temperature": 32.5,
"timestamp": "2023-10-05T14:23:45Z"
}



 داشبورد گرافیکی:

   طراحی در NodeRED با ابزارهای Grafana یا Dashboard Node برای نمایش:

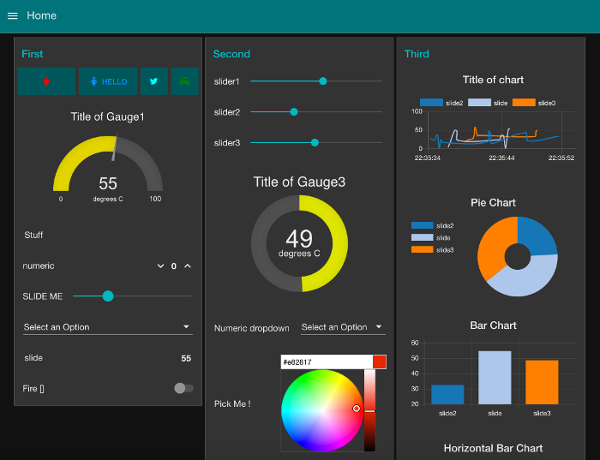

Node-RED dashboard

  •   نمودارهای روند دمای لحظهای و تاریخی.
  •   نقشه حرارتی (Heatmap) موقعیت سنسورها در اتاق.
  •   وضعیت آنلاین سختافزارها (مثلاً سلامت سنسورها).

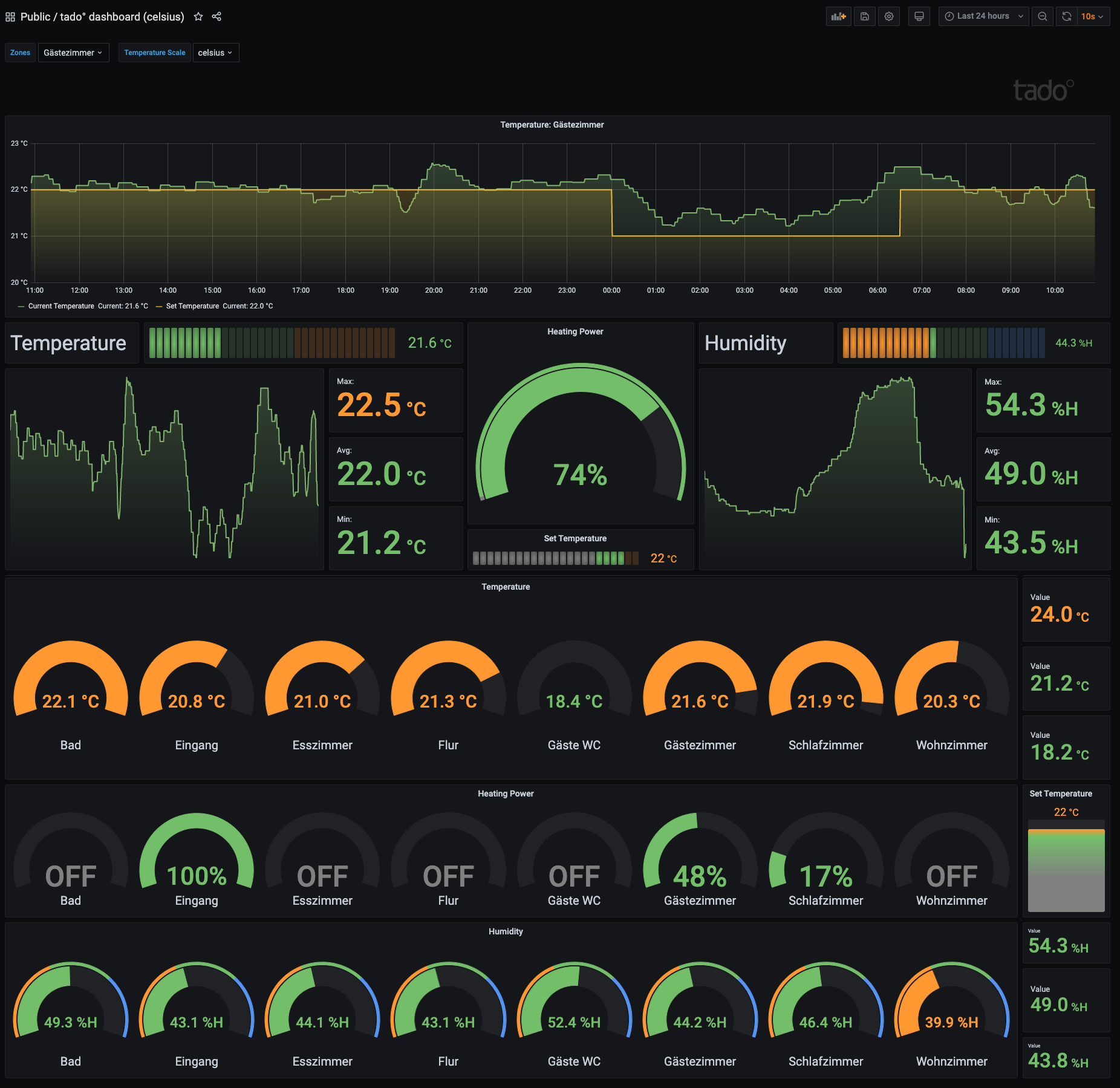

Grafana


 ۳. سیستم هشدار هوشمند قوانین هشدار (Alert Rules):



  آستانه ها:

  • هشدار زرد: دمای > ۳۵°C برای بیش از ۵ دقیقه.
  •  هشدار قرمز: دمای > ۴۰°C برای بیش از ۲ دقیقه.

   هشدار ترکیبی:

     اگر تفاوت دمای دو سنسور مجاور > ۱۰°C باشد (نشاندهنده خرابی جریان هوا).


 کانال های اطلاع رسانی:

  • پیامک: با استفاده از API سرویسدهندههای ایرانی مثل کاوهنگار یا وبسرویس.
  • ایمیل: تنظیم SMTP Server با احراز هویت دو مرحلهای.

   اتصال به سیستم های موجود:

  • یکپارچه سازی با پلتفرمهای ITSM (مثل OTRS) برای ایجاد تیکت خودکار.
  • ارسال پیام به تلگرام/Slack با استفاده از Webhook.


 نگهداری پیش بینانه:

   تحلیل دادههای تاریخی با الگوریتمهای ML (مثل Prophet یا LSTM) برای پیشبینی افزایش دما و هشدار زودهنگام.


 ۴. بهینه سازی مصرف انرژی و قابلیت اطمینان



مدیریت توان:

  •    فعال کردن حالت Deep Sleep در برد PICO318 بین ارسال داده ها (کاهش مصرف به ۰٫۱ وات).
  •    استفاده از مدارهای قطع کننده خودکار برای غیرفعال کردن سنسورها در حالت بی استفاده.


 افزونگی (Redundancy):

  •    نصب سنسور جایگزین DHT22 بهصورت موازی برای پوشش خرابی احتمالی DS18B20.
  •    ذخیره سازی دادهها در حافظه SD Card در صورت قطع ارتباط با سرور.


 خنک کاری غیرفعال:

  •    طراحی محفظه برد PICO318 با هیتسینک آلومینیومی و جریان هوای طبیعی.

 ۵. توسعه‌پذیری و یکپارچه‌سازی



افزودن سنسورهای جانبی:

  • سنسور رطوبت (SHT31) برای مانیتورینگ کاملتر محیط.
  • سنسور تشخیص دود (MQ2) برای امنیت بیشتر.

 پشتیبانی از پروتکلهای صنعتی:

  •    اتصال به SCADA یا PLC از طریق Modbus RTU/TCP.

 استقرار در ابر:

   انتقال داده ها به سرویسهای ابری مثل AWS IoT Core یا ThingsBoard برای دسترسی جهانی.


 ۶. تست و اعتبارسنجی



تست استرس:

  •    قراردادن سیستم در دمای ۵۰°C بهمدت ۲۴ ساعت برای بررسی پایداری.

آزمون قطعی ارتباط:

  •    شبیه سازی قطعی اینترنت و بررسی ذخیرهسازی آفلاین داده ها.

ارزیابی مصرف انرژی:

  •    اندازه‌گیری با دستگاه مولتی‌متر دیجیتال برای تأیید مصرف زیر ۲ وات.

این سیستم نه تنها هشدار دمای ساده ارائه میدهد، بلکه با تحلیل دادهها، یکپارچهسازی با پلتفرمهای سازمانی، و مصرف انرژی بهینه، به یک راهکار صنعتی کامل تبدیل میشود. برای شروع، میتوانید از ماژولهای آماده NodeRED (مثل nodereddashboard) و کتابخانههای Arduino برای سنسور DS18B20 استفاده کنید.


مزایای خرید برد PICO318 برند Axiomtek برای مانیتورینگ صنعتی


  • افزایش بهره‌وری صنعتی با دریافت داده‌های بلادرنگ
  • کاهش هزینه‌های نگهداری با پیش‌بینی خرابی‌ها
  • افزایش ایمنی پرسنل از طریق پایش وضعیت تجهیزات
  • امکان توسعه آسان به سیستم‌های اینترنت اشیا و فضای ابری


یکپارچه‌سازی PICO318 با پروتکل‌های صنعتی پرکاربرد

در بسیاری از کاربردهای صنعتی، بردهای کامپیوتری تنها زمانی می‌توانند عملکرد مؤثری داشته باشند که به خوبی با پروتکل‌های ارتباطی استاندارد صنعتی هم‌خوان شوند. برد PICO318 برند Axiomtek در این زمینه عملکرد فوق‌العاده‌ای از خود نشان می‌دهد. این برد با پشتیبانی از پروتکل‌هایی مانند Modbus، OPC UA، و حتی CAN Bus در صورت افزودن ماژول‌های توسعه‌ای، می‌تواند نقش قلب تپنده‌ی یک شبکه صنعتی را ایفا کند.


پشتیبانی از پروتکل Modbus RTU و TCP/IP، به خصوص در صنایع قدیمی‌تر که هنوز از PLCهای مبتنی بر RS-485 استفاده می‌کنند، مزیت بزرگی محسوب می‌شود. همچنین، برای کارخانه‌هایی که به سمت دیجیتال‌سازی حرکت می‌کنند، امکان پیاده‌سازی OPC UA برای انتقال امن و ساخت‌یافته داده‌ها به سمت سرورها یا سیستم‌های مانیتورینگ ابری وجود دارد. این ویژگی‌ها باعث می‌شود که نه تنها راه‌اندازی اولیه آسان‌تر شود، بلکه توسعه و نگهداری سیستم نیز در آینده ساده‌تر و منعطف‌تر خواهد بود.


از طرف دیگر، امکان استفاده از پروتکل CAN در پروژه‌هایی مانند مانیتورینگ ماشین‌آلات متحرک، ربات‌ها، یا سامانه‌های حمل‌ونقل صنعتی، پتانسیل بالایی برای توسعه کاربردهای جدید فراهم می‌آورد. با استفاده از پورت‌های توسعه‌ای و افزودن ماژول‌های جانبی، می‌توان این قابلیت‌ها را به PICO318 اضافه کرد.


همچنین، ابزارهای لینوکسی مانند Node-RED یا MQTT Broker در کنار این پروتکل‌ها می‌توانند زیرساختی برای توسعه سیستم‌های مانیتورینگ هوشمند و مقیاس‌پذیر ایجاد کنند. در نتیجه، برد PICO318 نه‌تنها از منظر سخت‌افزاری بلکه از نظر انعطاف‌پذیری نرم‌افزاری نیز انتخابی ایده‌آل برای سیستم‌های صنعتی کم‌مصرف است.



جمع‌بندی: آیا PICO318 انتخاب درستی است؟

اگر به‌دنبال یک برد مطمئن، کم‌مصرف، قابل‌توسعه و با طراحی صنعتی هستید، بدون تردید خرید برد PICO318 برند Axiomtek یکی از بهترین انتخاب‌ها برای ساخت سیستم مانیتورینگ صنعتی شما خواهد بود. چه برای پروژه‌های کوچک تستی و چه برای استقرار در مقیاس صنعتی، این برد پاسخگوی نیازهای شماست.


برای شروع حرفه‌ای پروژه مانیتورینگ صنعتی خود، همین حالا برد PICO318 برند Axiomtek را با بهترین قیمت از شرکت اورین کالا دنیا با دریافت خدمات پس لز فروش ویژه تهیه کنید. تجربه‌ی قدرت، عملکرد و پایداری صنعتی را از همین امروز آغاز کنید!
